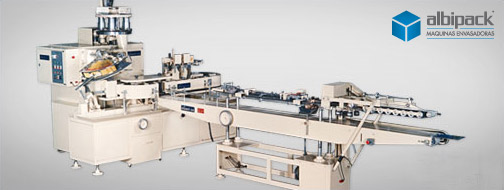

Serie TVD
Se utiliza esta máquina para el proceso de envasado de harina, trigo, harina de maiz, yerba mate, cafe molido, talcos. detergentes en polvo, azucar, polvo para hornear etc.
Producción estimada: hasta 36 paquetes por minuto, dependiendo del volumen a envasar.
Producción estimada: hasta 36 paquetes por minuto, dependiendo del volumen a envasar.
descargar manual PDFFunción del equipo
Mediante la utilización de los dosificadores apropiados se puede envasar en estas máquinas todos los productos que se presenten en forma de polvo o granos.
Se utiliza esta máquina con éxito para el envasamiento de harina de trigo, harina de maíz, yerba mate, café molido, talco, jabones y detergentes en polvo, azúcar granulado, polvos de cereales, legumbres, arroz, preparados para tortas, alimentos para niños, alimentos balanceados, insecticidas, etc.
El intenso sistema de vibrado regulable permite obtener envases sumamente firmes en el caso de productos que deban ser compactados. Como la vibración ocurre mientras el envase está guiado dentro dentro de su correspondiente casillero, el proceso de compactación, lejos de redondear el envase, realza aun mas su apariencia de paralelepípedo.
La expulsión de los paquetes de su correspondiente casillero hacia la sección de cerrado se produce sin girarlos sobre su base y sin introducir empujes laterales que pudieran deformar al mismo antes de que se ejecute el cierre, razón por la cual el producto no se afloja después de la vibración, y permanece compactado hasta que el paquete es totalmente cerrado.
Se utiliza esta máquina con éxito para el envasamiento de harina de trigo, harina de maíz, yerba mate, café molido, talco, jabones y detergentes en polvo, azúcar granulado, polvos de cereales, legumbres, arroz, preparados para tortas, alimentos para niños, alimentos balanceados, insecticidas, etc.
El intenso sistema de vibrado regulable permite obtener envases sumamente firmes en el caso de productos que deban ser compactados. Como la vibración ocurre mientras el envase está guiado dentro dentro de su correspondiente casillero, el proceso de compactación, lejos de redondear el envase, realza aun mas su apariencia de paralelepípedo.
La expulsión de los paquetes de su correspondiente casillero hacia la sección de cerrado se produce sin girarlos sobre su base y sin introducir empujes laterales que pudieran deformar al mismo antes de que se ejecute el cierre, razón por la cual el producto no se afloja después de la vibración, y permanece compactado hasta que el paquete es totalmente cerrado.

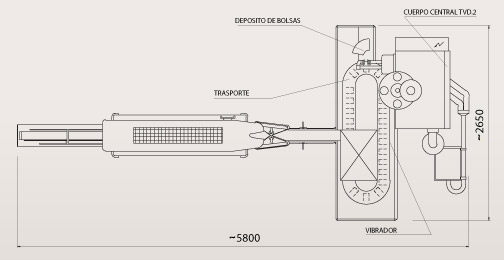

Planos

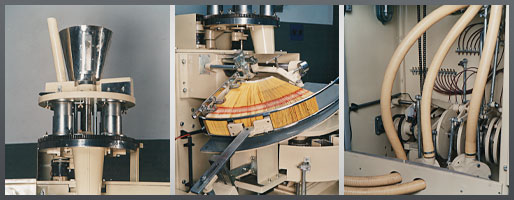

Dosificadores
Las máquinas de la serie TVD pueden ser equipadas con dosificadores a tornillo sin fin y de bujes giratorios.
Dosificador a tornillo sinfín
El sistema de dosificación a tornillo sin fin es indicado para aquellos productos en polvos del tipo amorfo, de mediano o difícil escurrimiento. Consiste en una hélice metálica que gira durante una cierta cantidad de revoluciones para luego detenerse, impulsando así una determinada cantidad de producto dentro del envase.
La cantidad de gramos que dosifica por cada revolución de la hélice depende no solo del diámetro y paso de la misma, sino también del volumen aparente del producto.
Nuestros dosificadores a tornillo sin fin están diseñados de modo tal que compensan hasta cierto punto las posibles variaciones de compactación permitiendo exactitudes un el peso del orden de ±1%.
Dosificador a plato giratorio
Los dosificadores a platos giratorios consisten en un conjunto de discos metálicos provistos de bujes telescópicos. Mediante la variación de la distancia entre el plato superior y el intermedio es posible regular, la altura de los mismos. El plato inferior hace las veces de fondo de estos bues que quedan así convertidos en recipientes de volumen regulable.
Cuando los bujes pasan debajo de la cámara de entrada del producto se llenan y quedan enrasados mediante un sistema de rastrillos y al pasar sobre una abertura practicada en el plato inferior fijo, el producto cae por gravedad a través de una boquilla de descarga dentro del envase.
Aquí también la compactación del producto incide sobre el peso de cada dosis. Debe mantenerse en lo posible una altura uniforme en las tolvas de alimentación a la envasadora.
La exactitud natural en el peso de este sistema de dosificación esta en el orden de ±1,5%.
Dosificador a tornillo sinfín
El sistema de dosificación a tornillo sin fin es indicado para aquellos productos en polvos del tipo amorfo, de mediano o difícil escurrimiento. Consiste en una hélice metálica que gira durante una cierta cantidad de revoluciones para luego detenerse, impulsando así una determinada cantidad de producto dentro del envase.
La cantidad de gramos que dosifica por cada revolución de la hélice depende no solo del diámetro y paso de la misma, sino también del volumen aparente del producto.
Nuestros dosificadores a tornillo sin fin están diseñados de modo tal que compensan hasta cierto punto las posibles variaciones de compactación permitiendo exactitudes un el peso del orden de ±1%.
Dosificador a plato giratorio
Los dosificadores a platos giratorios consisten en un conjunto de discos metálicos provistos de bujes telescópicos. Mediante la variación de la distancia entre el plato superior y el intermedio es posible regular, la altura de los mismos. El plato inferior hace las veces de fondo de estos bues que quedan así convertidos en recipientes de volumen regulable.
Cuando los bujes pasan debajo de la cámara de entrada del producto se llenan y quedan enrasados mediante un sistema de rastrillos y al pasar sobre una abertura practicada en el plato inferior fijo, el producto cae por gravedad a través de una boquilla de descarga dentro del envase.
Aquí también la compactación del producto incide sobre el peso de cada dosis. Debe mantenerse en lo posible una altura uniforme en las tolvas de alimentación a la envasadora.
La exactitud natural en el peso de este sistema de dosificación esta en el orden de ±1,5%.
